Odlučovače lehkých kapalin

Odlučovače lehkých kapalin se používají k čištění odpadních vod obsahujících minerální olej nebo jako retenční zařízení a zabraňují tak tomu, aby se minerální oleje dostaly do drenážních systémů.

Odlučovače lehkých kapalin Haase se vyznačují speciální nádobou. Díky kombinaci plastu vyztuženého skleněnými vlákny (GRP) a polymerního betonu jsou trvale odolné vůči chemikáliím a odolávají vysokému statickému zatížení.

Odlučovače lehkých kapalin

Použití odlučovačů lehkých kapalin

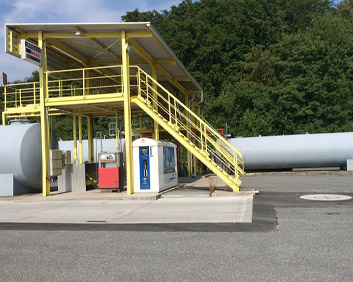

  • Čerpací stanice
  • Mycí linky
  • Dílny
  • Parkoviště

Výhody:

  • Stabilita - rozměrově stabilní, bez koroze a chemicky trvale odolná díky použitému materiálu GRP. Díky speciálnímu polymernímu betonu lze dosáhnout zatížení až 60 tun a vstupní hloubky přes 4 m
  • Těsnost - kupolová šachta a potrubní spoje jsou na nádrži vyráběny z výroby, takže nedochází k žádným spojům
  • Instalace - je možná i v těžkých jílovitých půdách i v místech s podzemní vodou bez složité spodní konstrukce nebo základů
  • Hmotnost - krátká doba instalace díky nízké hmotnosti umožňuje pohyb bez těžkého jeřábu

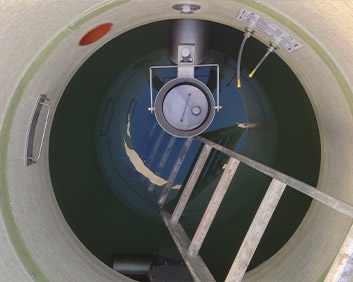

  • Přístup - průlezem DN 1 000, aniž byste museli demontovat jednotlivé komponenty
  • Žádné vícenáklady - v důsledku odlupujícího se povlaku nebo netěsných spojů v konstrukci hřídele
  • Flexibilita - bezproblémové prodloužení kopulovité šachty pro realizaci velkých instalačních hloubek a nastavitelná horní část pro variabilní přizpůsobení k hornímu okraji
  • Kompaktnost - lapač kalů a slučovací odlučovač jsou v jedné nádrži
  • Údržba - díky sférickému tvaru nemají separátory žádné hrany, na které by se usazovaly nečistoty

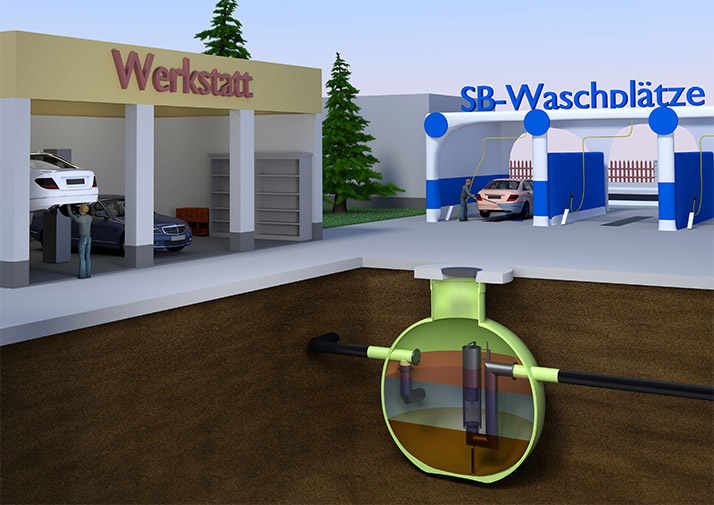

Jak odlučovač funguje

Odlučovače oleje nebo benzínu (třída ii)

Oddělovač třídy II odděluje oddělitelné látky z odpadní vody čistě fyzicky na základě gravitace. Olej a benzín se shromažďují na vodní hladině díky své nižší hustotě, pevné látky jako je písek a bahno, klesají na dno kvůli své specificky vyšší hmotnosti.

Oddělovač koalescence (třída i)

V odlučovači třídy I jsou nejmenší kapky oleje a benzínu spojeny a vytvářejí velké kapičky, které snadněji stoupají a mohou se proto lépe zadržovat.

Automatické uzavření

Skládá se z plováku, který má vyšší hustotu než olej, ale nižší hustotu než voda. Plovák je tedy mezi vodní hladinou a oddělenou lehkou kapalinou a zavře odlučovač, když je dosaženo maximálního skladovacího objemu.

Jak odlučovač funguje

Porovnání odlučovačů tuků lehkých kapalin

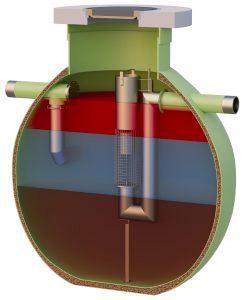

LPA s odtokovým filtrem

Technologie - Konzistentní čisticí výkon a nízkoúdržbový provoz díky bezfiltrové koalescenci až do NS15.

Kontrola - Rychlá a snadná bez nutnosti demontáže vestavěných dílů.

LPA s odtokovým filtrem

LPA kombinuje lapač kalů, odlučovač slučování a volitelné místo odběru vzorků v jedné kompaktní nádrži. Kulový tvar nádoby má za následek optimální vedení toku, což znamená, že koalescenční vložka do jmenovité velikosti 15 je bezfiltrová. Toto a automatické uzavření odtoku, které je chráněno ve vodicí trubce, snižuje potřebu údržby na minimum. Jednoduchá struktura a snadno přístupné vestavěné díly usnadňují kontrolu systému.

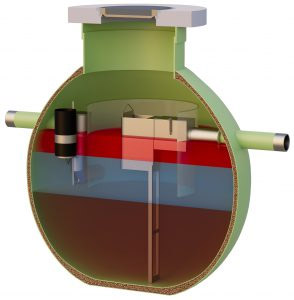

LPZ se vstupním uzávěrem

Uzávěr vstupu - Mechanická ochrana proti úniku lehké kapaliny bez zvednutí.

Odlučovače benzínu a slučování - Výpočet nominální velikosti nezávislý na hustotě.

LPZ se vstupním uzávěrem

LPZ kombinuje lapač kalu, odlučovač benzínu a koalescence a volitelné odběrné místo v jedné kompaktní nádrži. Dvě třídy odlučovače II a I umožňují snížit jmenovitou velikost o faktor hustoty 1. Záložní systém automatického uzavření vstupu do odlučovače hlídá maximální kapacitu skladovaného oleje - z krytu šachty nemůže tedy unikat žádná případná tekutina.

Vybavení

  • Kapalinotěsné prodloužení kopulovité šachty
  • Přístupné a schůdné kryty šachet
  • Výstražný systém pro tloušťku olejové vrstvy
  • Akumulace a množství kalu
  • Detektor úniku pro kontrolu těsnosti stěny nádrže
  • Elektricky vodivá verze s vyrovnáním potenciálů
  • Sada údržby pro vlastní kontrolu

Odlučovače Haase

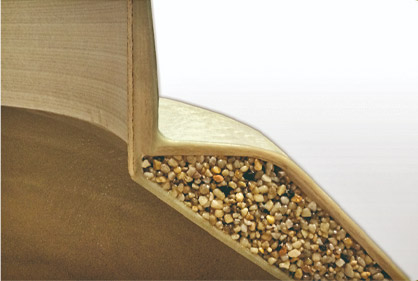

"Bezešvá" jednotka díky jedinečné kombinaci materiálu GRP se sférickým tvarem. Kupolová šachta je ve výrobním procesu laminována přímo na tělo nádrže a lze ji podle potřeby upravit v závislosti na hloubce instalace odlučovače. Odlučovač Haase má třívrstvou strukturu a mezi stěnami GRP je výplňová vrstva z oblázků pojených syntetickou pryskyřicí. Tato konstrukce zajišťuje trvalou těsnost kontejneru, a to jak zevnitř, tak z vnějšku. Díky této jedinečné konstrukci stěny kombinuje GRP odlučovač chemickou odolnost plastů se stabilitou betonu.

Odlučovače Haase

Odlučovače Haase

Provozní náklady jsou téměř nulové. U odlučovačů Haase je celá třívrstvá struktura vyrobena z jednoho typu pryskyřice, což vede kompaktní jednotce.

Beton musí být naproti tomu chráněn nátěrem nebo vložkou. Povlaky se však časem opotřebovávají a vložky se zavádějí pouze do základní nádoby, oblast šachty obvykle zůstává nechráněná. To má za následek náklady na renovaci v průběhu provozních let, které spolu s kupní cenou výrazně převyšují náklady na GRP odlučovač.

Odlučovače Haase

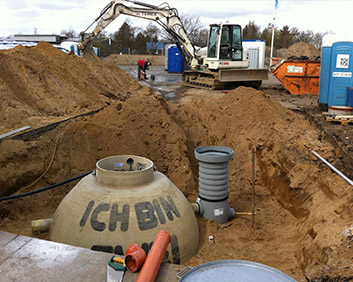

Fotografie z realizací

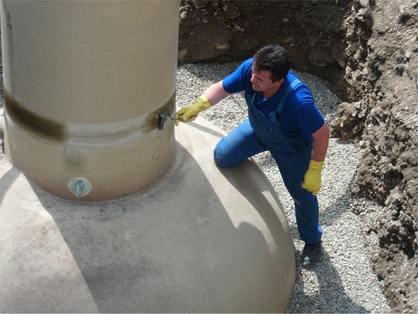

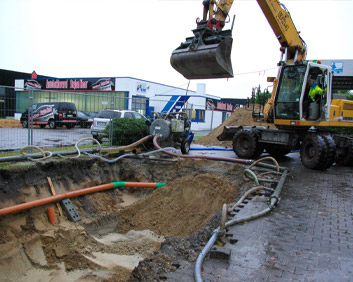

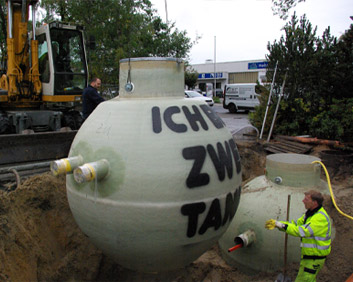

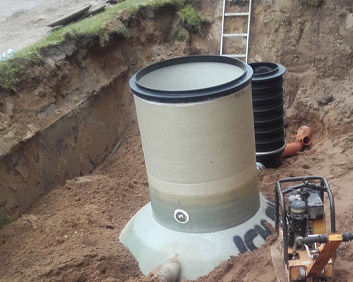

Realizace odlučovače lehkých kapalin
Realizace odlučovače lehkých kapalin
Realizace odlučovače lehkých kapalin
Realizace odlučovače lehkých kapalin
Realizace odlučovače lehkých kapalin
Realizace odlučovače lehkých kapalin
